QUADRI AVVIAMENTO

INVERTER

Soluzioni per il Controllo di Elettropompe e Motori

La nostra esperienza ci ha permesso di selezionare tre standard d'eccellenza per offrire prodotti pronti all'uso, configurati per garantire il miglior rapporto tra prestazioni, affidabilità e costi.

I nostri quadri inverter sono disponibili in tre configurazioni principali:

Modello Standard: Inverter INVT GD20 (Efficienza e versatilità e Sicurezza)
Modello Premium: Inverter Schneider Electric ATV320 (Integrazione e sicurezza avanzata)
Modello High-Performance: Inverter Toshiba VF-S15 (Robustezza e precisione giapponese)

Ogni quadro è pronto per l’installazione, ma resta totalmente personalizzabile in base alle tue specifiche esigenze tecniche.

QTB-S.START 1

QTB-INV

🔹 Descrizione Prodotto:

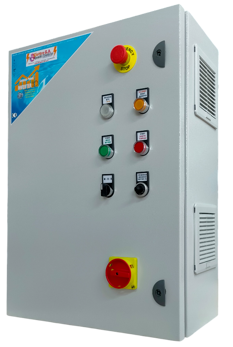

Quadro elettrico di comando e protezione con inverter per avviamento e regolazione di motori/elettropompe.
400V Trifase o 230V Monofase.
Avviamento Multiplo o Singolo.
Inverter Serie INVT GD20 - Filtro EMC.
Altri Brand su richiesta: Schneider , Toshiba, Yaskawa, Lovato.

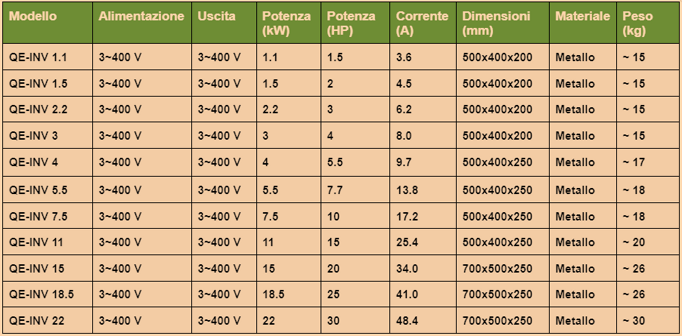

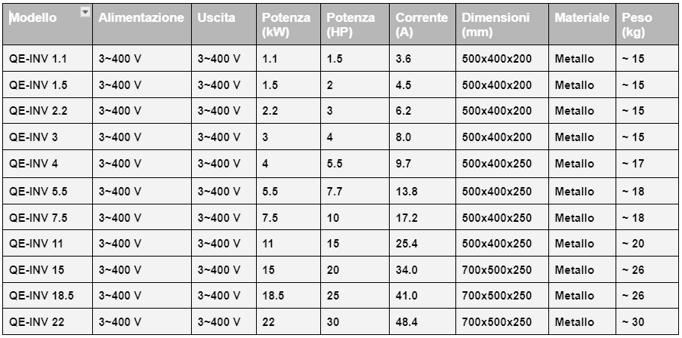

Potenza Quadro su richiesta 0,37 / 75kW.

COMPONENTI

CARATTERISTICHE

🔹 Su richiesta

Carpenteria in ABS con grado di protezione IP54.
Carpenteria in ABS con controporta traspartente IP65
Tasterino Inverter fronte quadro.
Contattore di Linea.
Ingresso 4-20mA o 0-10V per Trasduttore di Pressione.
Display Fronte quadro IP 54 o IP65.
Filtro DV/DT.
Reattanza di linea.

🔹 Descrizione Tecnica

Carpenteria Metallica con grado di protezione IP54.
Sezionatore generale con blocca porta Lucchettabile.
Pulsanti in metallo Luminosi, Spie Led di segnalazione, Selettore Man-0-Aut, Emergenza, Reset.
Kit ventilazione forzata.
Protezione Magnetotermica, Fusibili circuito Ausiliari.
Tensione circuiti ausiliari 24V.
Ingresso per contatti puliti:
- Comando a distanza AUT.
- Emergenza a distanza.
- Velocità Fissa /Variabile a distanza.

Componenti indispensabili

TORRE SEGNALAZIONE LED / SUONERIA O BUZZER 24VAC/DC

RELÉ CONTROLLO LIVELLI

A 3 SONDE.

PRESSOSTATO DI MINIMA E

MASSIMA PRESSIONE IDRICA

Disponibile e configurabile IP65 con Led: Arancio + Suoneria.
1 Led: Arancio.
Disponibile IP65 con Led: Verde,Arancio,Rosso.
Disponibile IP30 con Led: Rosso + Buzzer.

Controllo dei Livelli in una cisterna.
N°3 Sonde:
- Comune
- Minimo
- Massimo

Sensore di soglia per sistemi idrici.
Gestisce il comando ON/OFF.
Sicurezza Pressione Minima.
Sicurezza Pressione Massima.

TRASDUTTORE DI LIVELLO

4-20mA - A IMMERSIONE

OROLOGIO GIORNALIERO

ON/OFF AUTOMATICO

TRASDUTTORE DI PRESSIONE

4-20mA PER TUBAZIONI

Sonda idrostatica.
misurazione continua del livello tramite segnale analogico lineare 4-20mA.

Interruttore orario elettromeccanico
Sistema a cavalieri OGNI 15 Min.
Batteria Tampone.
Gestione ciclica ON/OFF dei carichi.

Sensore di soglia per sistemi idrici.
Gestisce il comando ON/OFF per mantenere la pressione dell'impianto entro i parametri di sicurezza previsti.

Non trovi la potenza che ti serve? - Definisci la potenza che stai cercando e, se non trovi taglie maggiori in questa lista, Contattaci direttamente! - È possibile richiedere configurazioni personalizzate e potenze sino a 75kW!

5 Vantaggi Chiave (Perché acquistarlo?)

Risparmio Energetico Immediato (Fino al 40%) Grazie alla tecnologia a inverter, il motore non gira sempre al massimo se non serve.

Regolando la frequenza (0-50Hz) in base al reale bisogno, si abbattono drasticamente i costi in bolletta, specialmente su pompe e ventilatori.

Addio colpi d'Ariete e Stress Meccanico L'avviamento è dolce e progressivo (rampe di 10 secondi pre-impostate).

Questo elimina gli strappi all'avvio che rompono cinghie, giunti e cuscinetti. Il risultato? Meno fermi macchina e meno costi di manutenzione.

Doppia Modalità di Controllo (Manuale & Automatico) Massima flessibilità operativa:

Manuale: L'operatore regola la velocità con il potenziometro sul fronte quadro.

Automatico: Il quadro riceve il consenso da un PLC, un termostato o un pressostato esterno e parte alla velocità predefinita.

Sicurezza Totale e Certificata Progettato secondo le normative CEI EN 61439-1. Include fungo di emergenza, blocco porta, protezione

termica e funzione STO (Safe Torque Off) per garantire l'incolumità degli operatori.

Plug & Play (Pronto all'uso) Il quadro arriva già parametrizzato, cablato e collaudato. Basta collegare la linea (400V 3F+N) e il motore.

Nessuna programmazione complessa richiesta in nella propia azienda, attività o cantiere.

Applicazioni Ideali (Dove installarlo)

Sebbene il modello specifico (LNR) nasca per un Elettroaspiratore, la versatilità dell'inverter INVT GD20 lo rende perfetto per ogni settore:

Trattamento Aria (HVAC):

Grandi ventilatori industriali e torri di raffreddamento - Impianti di aspirazione fumi o polveri (falegnamerie, officine meccaniche).

Gestione Fluidi e Pompaggio:

Pompe centrifughe per irrigazione o rilancio acqua - Sistemi di trattamento acque reflue - Vantaggio: Mantiene la pressione costante 0 stress tubazioni.

Movimentazione e Produzione:

Nastri trasportatori pesanti (partenza morbida anche a pieno carico)

Mescolatori e agitatori (controllo della velocità di miscelazione) - Compressori d'aria.

Produttore

(L'Opzione "Custom")

Investi e Risparmia

(Ritorno sull'Investimento)

Assistenza

(Valore aggiunto!)

"Hai bisogno di potenze diverse o funzioni specifiche? Contattaci per una configurazione su misura."

"Il risparmio elettrico con un Quadro ad Inverter ripagherà il costo del quadro in meno di 12 mesi!"

“Supporto tecnico qualificato pre e post-vendita. Guida alla messa in servizio e assistenza tecnica.”
